1.一次配線應盡量選用矩形銅母線，當用矩形母線難以加工時或電流小于等于100A 可選用絕緣導線。 接地銅母排的截面面積＝電柜進線母排單相截面面積×1/2

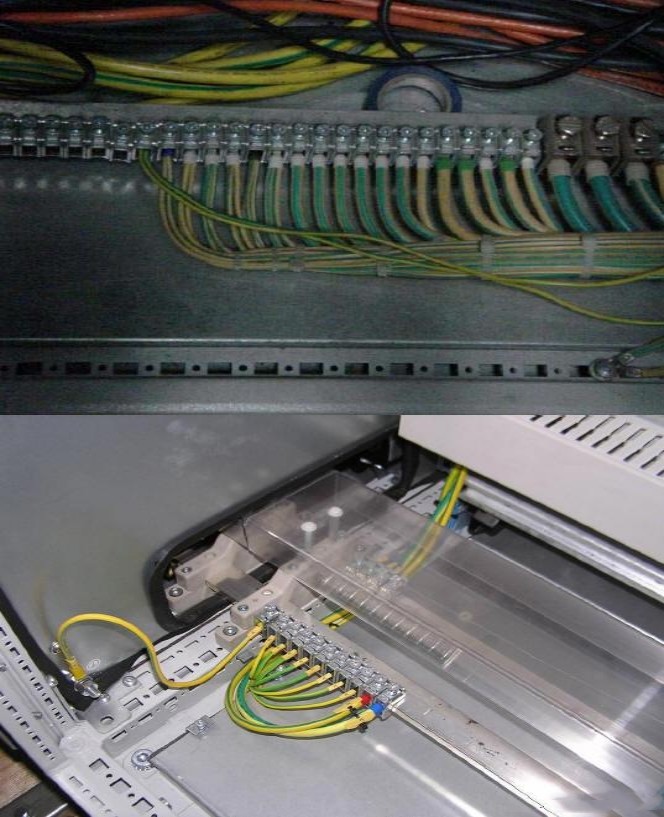

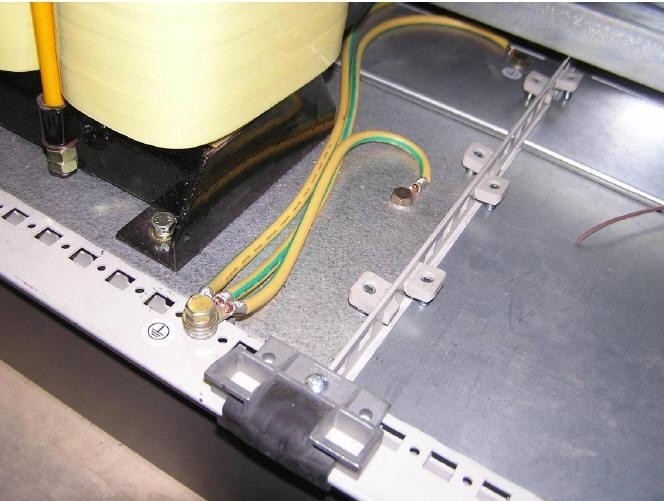

接地母排與接地端子：

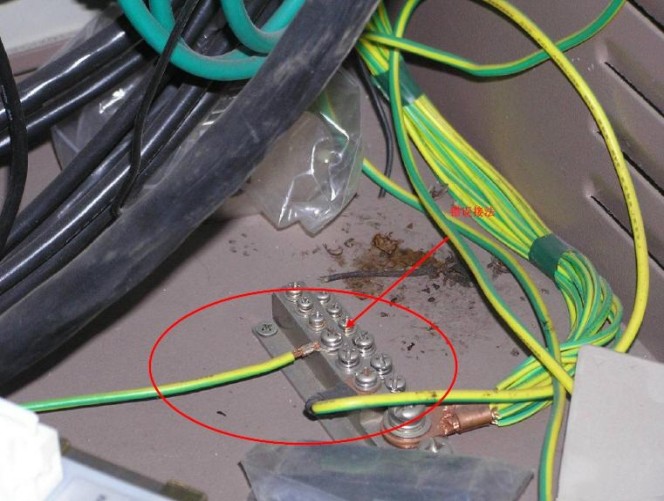

以下為錯誤接法



2.匯流母線應按設計要求選取，主進線柜和聯絡柜母線按匯流選取，分支母線的選擇應以自動空氣開關的脫扣器額定工作電流為準，如自動空氣開關不帶脫扣器，則以其開關的額定電流值為準。對自動空氣開關以下有數個分支回路的，如分支回路也裝有自動空氣開關，仍按上述原則選擇分支母線截面。如沒有自動空氣開關，比如只有刀開關、熔斷器、低壓電流互感器等則以低壓電流互感器的一側額定電流值選取分支母線截面。如果這些都沒有，還可按接觸器額定電流選取，如接觸器也沒有，最后才是按熔斷器熔芯額定電流值選取。

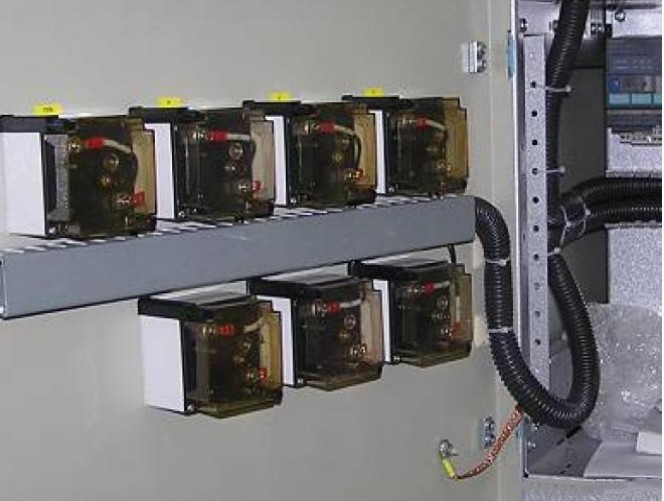

主回路的走線：

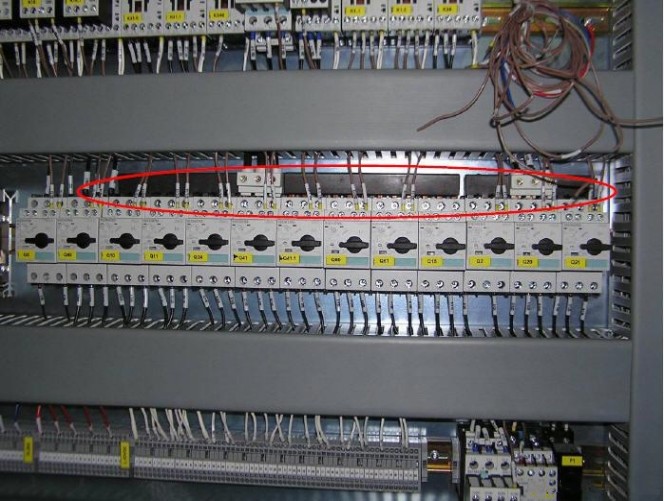

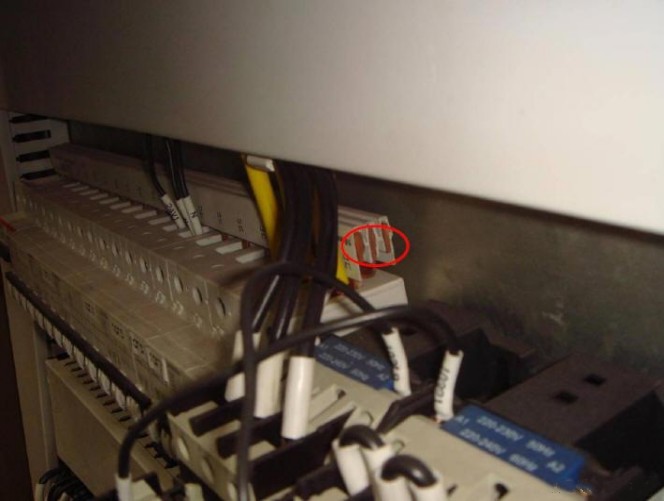

分支回路匯流排的正確接法（紅圈處）：

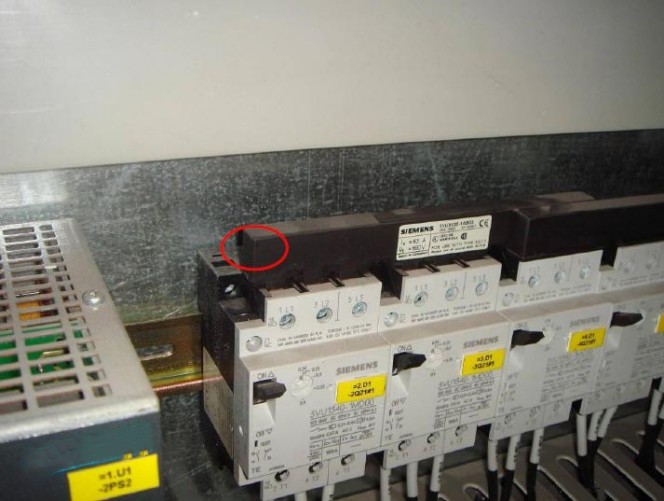

分支回路的匯流排的錯誤接法（紅圈處）。



3.銅母線載流量選擇需查詢有關文檔，聚氯乙烯絕緣導線在線槽中，或?qū)Ь€成束狀走行時，或防護等級較高時應適當考慮裕量。

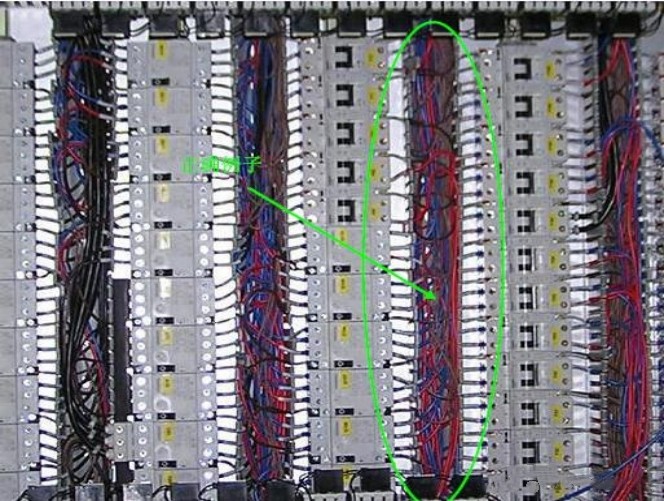

以下為錯誤接法：



4.母線應避開飛弧區域。

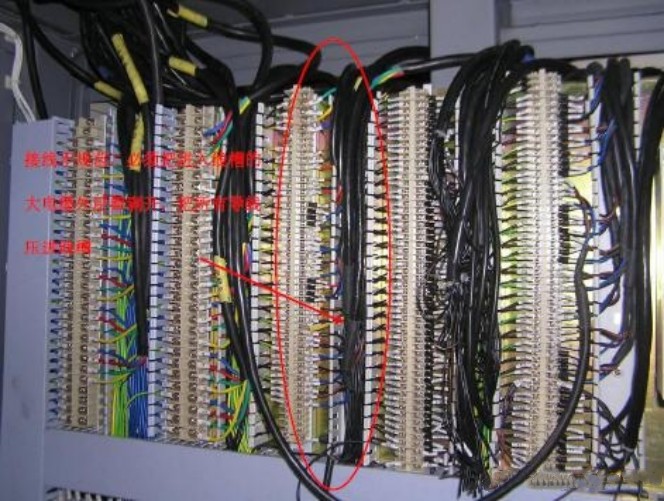

5.當交流主電路穿越形成閉合磁路的金屬框架時，三相母線應在同一框孔中穿過。接線不規范，必須把進入線槽的大電纜外層都剝開，把所有導線壓進線槽


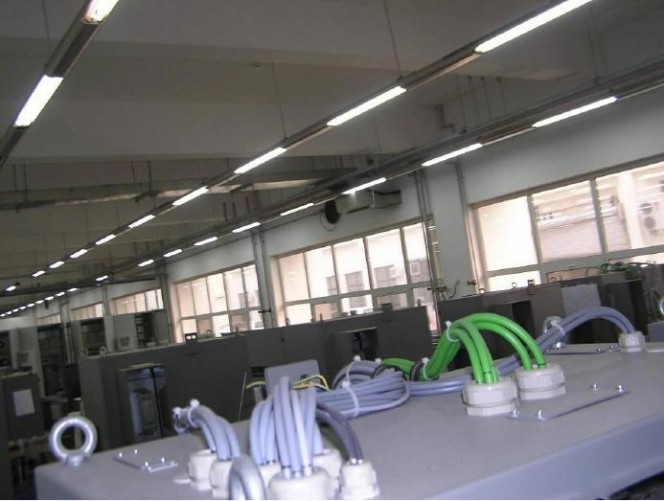

6.電纜與柜體金屬有摩擦?xí)r，需加橡膠墊圈以保護電纜。

以下為錯誤接法。

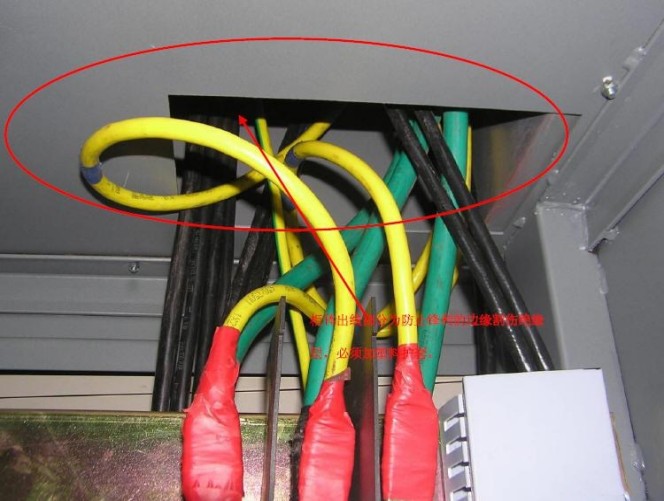

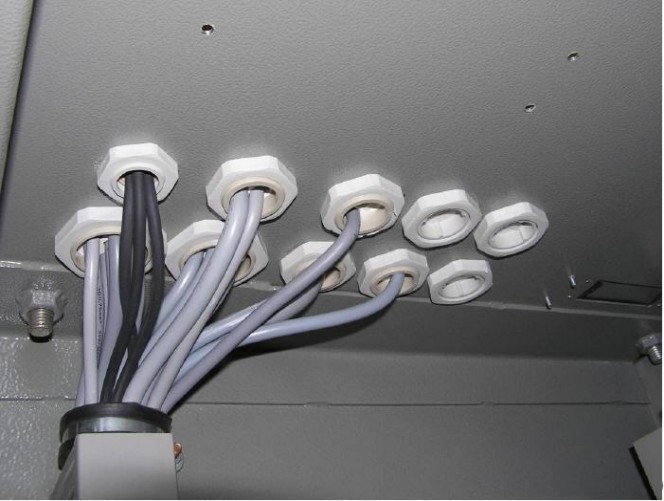

7.電纜連接在面板和門板上時，需要加塑料管和安裝線槽。柜體出線部分為防止鋒利的邊緣割傷絕緣層，必須加塑料護套。
正確接法

以下為錯誤接法

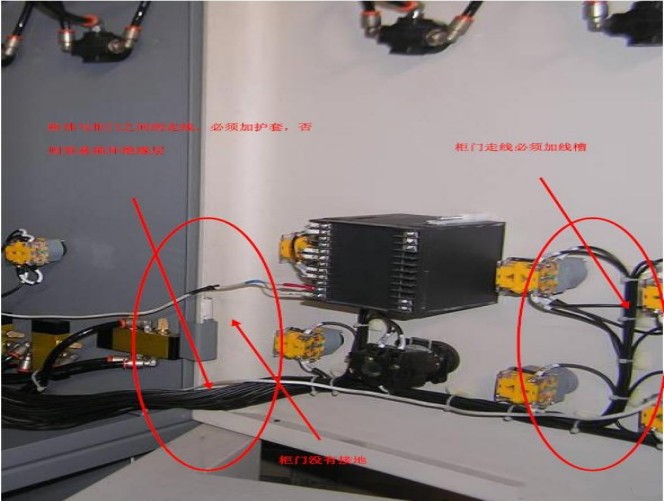

柜體與柜門之間的走線，必須加護套，否則容易損壞絕緣層
柜門沒有接地
柜門走線必須加線槽


8. 柜體內任意兩個金屬零部件通過螺釘連接時如有絕緣層均應采用相應規格的接地墊圈, 并注意將墊圈齒面接觸零件表面，以保證保護電路的連續性。


9. 當需要外部接線時，其接線端子及元件接點距結構底部距離不得小于200mm，且應為 連接電纜提供必要的空間


10.提高柜體屏蔽功能，如需要外部接線，出線時，需加電磁屏蔽襯墊，柜體孔縫要求為求縫長或孔徑小于λ / (10~100）。如果需要在電柜內開通風窗口，交錯排列的孔或高頻率分布的網格比狹縫好，因為狹縫會在電柜中傳導高頻信號。

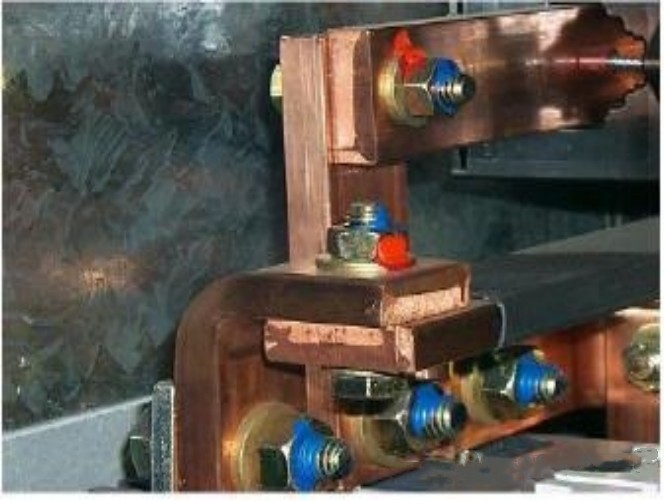

11.螺栓緊固標識
A 生產中緊固的螺栓
應標識蘭色

B 檢測后的緊固的螺栓
應標識紅色



12.注意裝配銅排時應戴手套。
附注：
1、抽屜單元（尤其是100mm 模高）中聯接到二次接插件的二次線長度上
應留有裕量。

2、銅排沖孔應注意去毛刺，尤其是方孔時。

3、絕緣支撐厚度應不大于10mm，要注意檢查。

4、裝元器件之前要看看說明書，否則裝完后不易查出。

5、抽屜機械連鎖，尤其時IP42 時，要考慮密封條的厚度，或磨成尖角。

6、抽屜單元按鈕彈簧的強度要提高。

7、大截面積銅排聯接后要用塞尺復檢，注意平墊的使用。

8、不同電壓等級的端子要分開。

9、標牌的粘貼。要用3M 膠，可用“樂泰”401膠點一下。

10、門內線槽不能用雙面膠粘貼，可以“樂泰”401膠，注意別留縫隙。

11、用于外部接線端子的線槽應加大。

12、線槽不要與主回路輸出端太近。

13、零序互感器要用自身所帶銅排聯接。

14、成柜要做出廠檢驗。

15、導線經過隔板時要加護套。

16、導線中間不要有接頭。

17、電纜支架要合理。

18、考慮安裝維護的安全。
